解读柔性防水——聚合物水泥基复合防水涂料

解读柔性防水――聚合物水泥基复合防水涂料

    柔性防水指在相对于刚性防水如防水砂浆和防水混凝土等而言的一种防水材料形态，柔性防水通过柔性防水材料(如卷材防水、涂膜防水)来阻断水的通路，以达到建筑防水的目的或增加抗渗漏的能力。

    涂膜防水是在自身有一定防水能力的结构层表面涂刷一定厚度的防水涂料，经常温胶联固化后，形成一层具有一定坚韧性的防水涂膜的防水方法。 　　根据防水基层肋情况和适用部位，可将加固材料和缓冲材料铺设在防水层内，以达到提高涂膜防水效果，增强防水层的强度和耐久性的目的。涂膜防水由于防水效果好，施工简单，方便，特别适合于表面形状复杂的结构防水施工，因而得到广泛的应用．它不仅仅适用丁建筑物的屋面防水、墙面防水，而且还广泛应用于地下防水以及其他工程的防水。 使用最广泛的柔性防水材料是SBC120聚乙烯丙纶复合防水卷材。{$[NextPage]$}

    建筑防水材料自石油沥青油毡起已有 130多年的历史, 现今世界上可供选用的防水卷材产品已划分几个类别: 胎基石油沥青油毡、合成高分子改性沥青卷材、合成高分子片材。合成高分子片材中又分为橡胶、塑料两类，又分为均一截面和加筋两类。通常加筋均为内加筋结构以弥补材料抗拉强度不足。材料光滑的表面与水泥为特征的建筑构体表面难于粘接牢固稳定，当含水率高于 9％时使胶粘效果大为降低。在已施工的卷材表面再施工混凝土结构时就更加困难。

    柔性防水――聚合物水泥基复合防水涂料

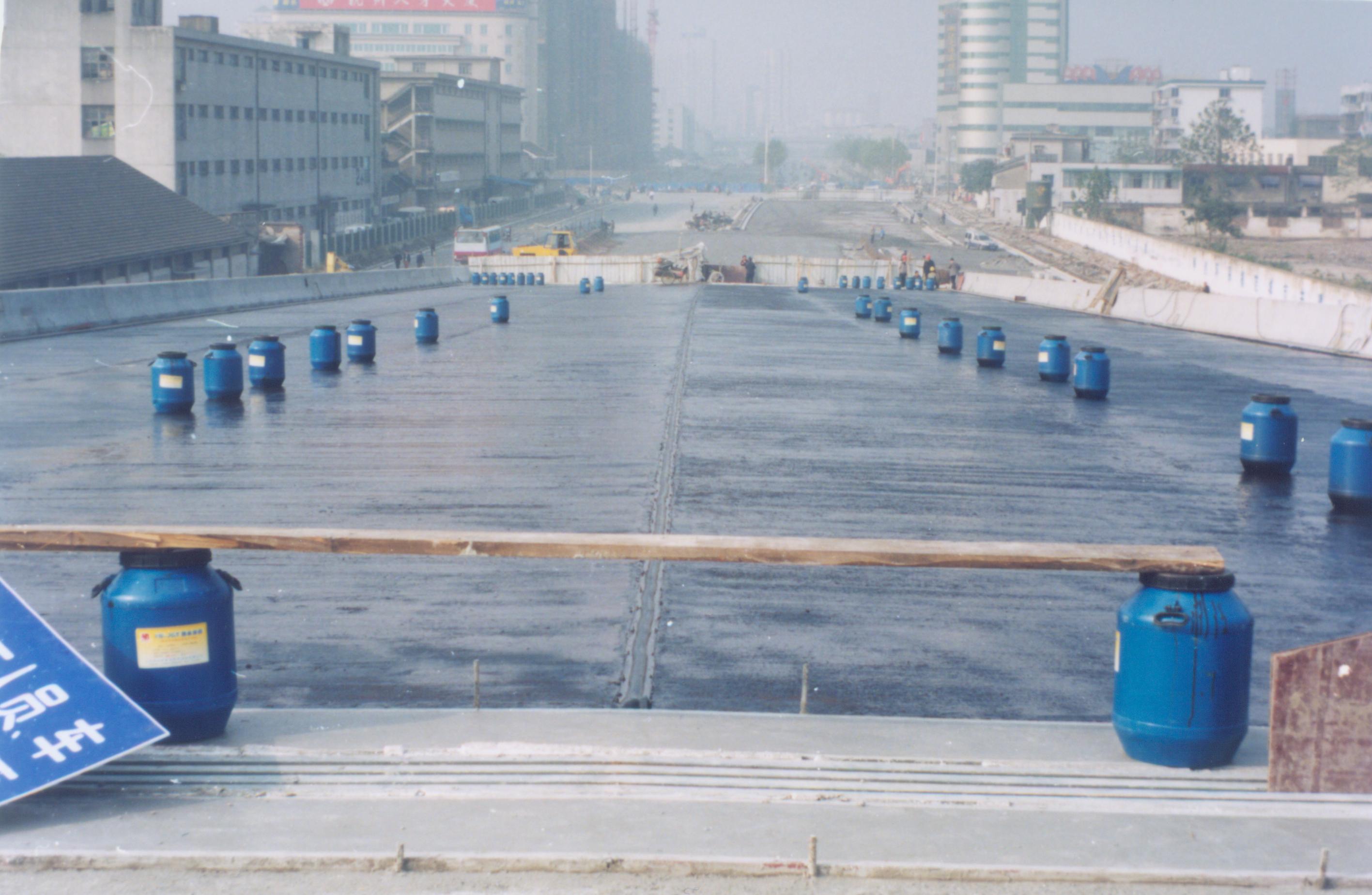

    地下室一层的外墙采用RH-聚合物水泥基复合防水涂料。它是由高分子聚合物共聚乳液等有机液料和水泥、石灰粉等无机材料复合而成的双组份防水涂料，其主要成膜物在干燥过程中不断蒸发水份，高分子聚合物乳液因密度逐渐增大而失去流动性，而涂料中的水泥粉料因吸收水份而固结，当干燥至一定程度后，乳液颗粒与无机粉料颗粒渐渐彼此接触密集，从而加大了聚合物乳液和无机粉料两相之间的粘结强度，最终形成均衡致密弹性涂膜。它利用聚合物的柔软改善了水泥干缩变形的缺陷，具有更强的抗水性和粘结力，涂膜柔韧性好、强度高、延伸率大，防水效果极佳。
    水泥基防水涂料基层要求平整、干净、湿润，有足够的强度，阴阳角做成圆弧形。液料和粉料按1：1配比并充分搅拌后使用，配好的涂料应及时用完；施工顺序为先阴阳角等节点细部附加层增强处理，再立面施工。
    施工时，若基层过于干燥，需用稀释料打底一道，第一遍涂覆应薄一些，涂覆时需均匀。一般为3-5遍，用量为3-5kg/m2。待第一遍涂膜表干后，（以脚踩不粘为准，一般需3-6小时）即可进行第二遍涂覆，第二遍涂覆方向应与第一遍垂直。以后各遍以此类推，直至涂层厚度达到1.5mm。
    本涂料含有水泥成分，易与水泥类材料粘结，因此，可在本涂层上直接进行水泥砂浆、砌体材料等保护层施工，但需在防水层实干后进行。
    地下室外墙完成防水处理后，在基坑与外墙间隙采用粘性土回填，以改变土层环境，人为的降低基坑内土层的渗透能力，进而达到防水的目的。
