盘点大型水池渗漏修复的常用方法

盘点大型水池渗漏修复的常用方法

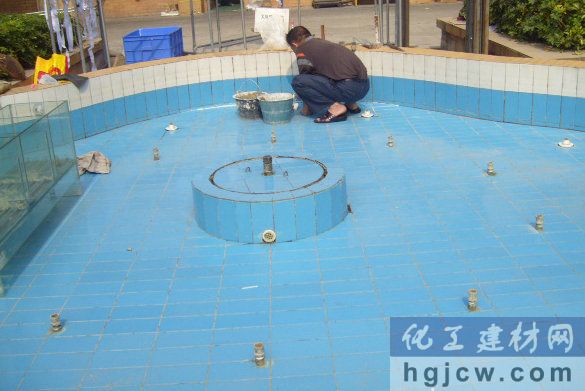

    大型水池在使用过程中，其极易出现池壁竖向裂缝、工艺交接段裂缝、水池底板裂缝、伸缩缝裂缝。当水池出现渗漏现象时，应采用什么样的防水材料，以及采用什么样的修复方式。现在就来盘点一下大型水池渗漏修复的常用方法：

    混凝土裂缝修补一般有开槽填补法、压力注浆法和表面封闭法等3种。大型池体将长期位于水下，且部分裂缝基本贯通，具有变形缝的特点，因此处理后既要求止水可靠，又要能适应温度变形。混凝土，简称为“砼（tóng）”：是指由胶凝材料将集料胶结成整体的工程复合材料的统称。

    裂缝宽度在0.2mm以下的只进行浅表注浆处理，注浆是通过钻孔向有含水裂隙、空洞或不稳定的地层注入水泥浆或其他浆液，以堵水或加固地层的施工技术。0.2mm以上的裂缝则要重点处理，以现场试验和参考以往修补工程的经验，选定采用水溶性聚氨酯堵漏剂进行修复处理。浅表注浆具体修复处理工艺如下：首先沿裂缝走向开凿“Ｖ”形槽，宽5-10cm、深3-4em；缝内清洁处理后，自下而上每隔30-60cm设置一根高压厚壁软管（视渗水量大小而定，注浆用），软管一端固定在窄海绵条上；再自下而上用特种瞬凝水泥封缝埋管，直至“Ｖ”形槽填满；达到一定强度后，自最下端软管下端开始压注堵漏浆液（阻燃型聚氨酯），压力控制在０．２一ｌ ＭＰａ，至软管上端冒浆为止；封堵该段软管，依次进行，直至最上端的软管冒浆后封堵好为止：最后在裂缝表面涂刷一层高强度防渗砂浆。防水砂浆又叫阳离子氯丁胶乳防水防腐材料。 阳离子氯丁胶乳是一种高聚物分子改性基高分子防水防腐系统。由引入进口环氧树脂改性胶乳加入国内氯丁橡胶乳液及聚丙烯酸酯，合成橡胶，各种乳化剂，改性胶乳等所组成的高聚物胶乳。

    裂缝修补材料
    水溶性防水材料聚氨酯防水堵漏剂是一种快速高效的防渗堵漏化学灌浆材料。其粘度低、可灌性好。可在潮湿或涌水的状态下进行灌浆；浆液遇水后先分散乳化，进而凝胶固结；同结体为弹性体，遇水可膨胀，具有弹性止水和以水止水的双重功能，已大量应用于混凝土工程的防渗堵漏和防水处理。聚氨酯全称为聚氨基甲酸酯 ,是主链上含有重复氨基甲酸酯基团的大分子化合物的统称。它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。

{$[NextPage]$}

    池壁裂缝工艺交接裂缝及池底板裂缝修补:
    １）处理裂缝基层．并在基层面作裂缝长度、走向标识，记录编图。
    ２）沿裂缝开“Ｖ”形槽，槽口宽约２５～３０ ｍｍ、槽深２５ ｍ，清理干净。
    ３）设置注浆口，注浆口设在裂缝较宽、开口较通畅部位，沿裂缝交错，间距２００～３００ ｍｍ。
    ４）打注浆孔，斜跨裂缝打孔深３５０ ｍｍ以上，并埋设专制金属注浆嘴。
    ５）用硫铝酸盐双快水泥配制封缝浆料，封堵“Ｖ”，形槽，并做裂缝缝头的封堵处理。
    ６）注浆:用压力注浆机将水溶性聚氨酯堵漏浆料压入注浆嘴，具体工艺要点为：注浆由下而上进行：注浆 压力大于８ ＭＰａ，注浆时间维持ｌ ｍｉｎ以上；相邻上部注浆嘴或裂缝附近冒出注浆液；移至上部注浆嘴重复注浆至全部注满。
    ７）清理注浆表面。要求在注浆ｌ ｄ后、冒出浆料，固化后方可开始清理，一般需观察注浆裂缝一段时间，确认无渗水湿渍后。旋出注浆嘴．用与混凝土颜色接近的防水砂浆修补注浆嘴孔洞。
    ８）检验。检查无湿渍；连续１个月，每周复检２次无湿渍。

    伸缩缝裂缝修补:
    １）对整条渗漏的伸缩缝，清理槽缝内的填充材料，挖深到止水带位置。
    ２）用堵漏水泥掺和麻丝封堵槽缝的底部，并预留注浆通道。防水堵漏是防水工程与堵漏工程的组合名称。根据青冶工程(QYETC)技术人员的经验，由于两种工程性质类似，业内一般统称为防水堵漏工程。
    ３）每隔５００、６００ mm设一个注浆嘴，注入水溶性聚氨酯堵漏剂，注浆由池底板伸缩缝中部开始，压力大于Ｏ．８ ＭＰａ。保持ｌ ｍｉｎ左右，以前后及池壁冒出浆液为准。
    ４）待注浆１ ｄ后，浆液凝同再切除注浆嘴，凿除封堵水泥,填堵柔性材料。
    综上所述，大型水池渗漏修复是一个量大面广的系统工程，必须杜绝头痛医头、脚痛医脚、反复维修、治标不治本的作法。
