硅酸铝防火隔热保温板生产工艺详解

硅酸铝防火隔热保温板生产工艺详解

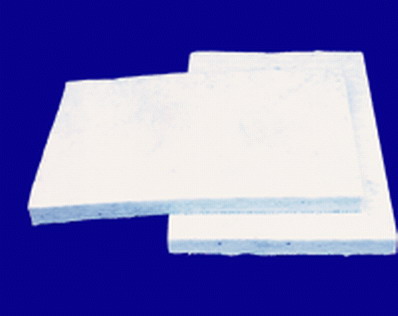

    硅酸铝防火隔热保温板的生产工艺

    生产设备：“多机联体”一次成型硅酸铝板流水线。

    在硅酸铝棉喷吹时加入一定比例的粘结剂，形成硅酸铝毡坯通过固化室热风穿透定型后，电脑控制台自动切割成型的硅酸铝干法板。





    硅酸铝防火隔热保温板在船舶工业的防火隔热 、建筑业、防火门的防火隔热 、化工工业高温反应设备及加热设备的壁衬 、汽车、火车制造业、防火、隔热 、窑炉砌衬、炉门、顶盖密等领域应用广泛。同时，硅酸铝防火隔热保温板在电力行业、电力锅炉，汽轮机及核电隔热等领域也非常流行。





    硅酸铝防火隔热保温板说明：

    硅酸铝制品在初次使用时、当构件（构件是系统中实际存在的可更换部分，它实现特定的功能，符合一套接口标准并实现一组接口。

    构件代表系统中的一部分物理实施，包括软件代码（源代码、二进制代码或可执行代码）或其等价物（如脚本或命令文件））温度超过200℃时硅酸铝制品会出现轻度烟雾，此为硅酸铝粘结剂挥发，短时间内硅酸铝制品会变为褐色，运行1-3天后硅酸铝自然恢复原白色，而且对产品质量不会造成任何的影响。

    硅酸铝防火隔热保温板的主要技术指标：

    颜色：白

    体积密度（kg/m） 150（±5） 170-600（±5）

    备热面下导热系数

   （w/m.k） 0.035(20℃)

    0.09(400℃)

    0.126(600℃)

    0.159(800℃) 0.035(20℃)

    0.85(400℃)

    0.124(600℃)

    0.16(800℃)

    永久线收缩（%）

    （保温24小时） -4.0

    （900-1000℃） -4.0

    （900-1000℃）

     渣球含量（%）φ>0.25mm 10.2 10.5

     纤维细度（μm） 2-3 2-3

     备注：以上数据按国际规定的测试方法测得

     硅酸铝防火隔热保温板的技术指标:

     使用温度（℃） 1000 1260

     体积密度（kg/m3） 100-180 150-300

     导热 0.034（20℃） 0.127（600℃）

     系数 0.09（400℃） 0.20（1000℃）

     (w/m.k) 0.12(600℃)

     渣球含量（%）>0.25mm 11 13.6

     永久线收缩率% -3.5 -2

     保温24小时 600℃ 1000℃
